MCITP:12/2 設定VPN SERVER

這次建立的VPN架構圖：

vpn是為了讓外部的使用者連進公司內部網路，處理只有內部網路可以處理的事情，
所以上面的架構圖Client端外部網路ip設成200.0.9.3，此時網路是連上的狀態，此時利用vpn server 連進公司網路，vpn server為ip：10.0.9.1，連進之後會發給client端ip：10.0.9.101。

建立VPN Server

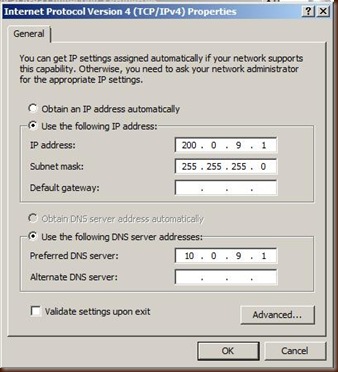

建立vpn，SERVER需要兩張網路卡，所以在另張網卡設定外部IP：200.0.9.1

Role – Add Role –Network Policy and Access Services

選Routing and Remote Access Services

Install

安裝完到 Administrative Tools – Routing and Remote Access

2008DC-B3(右鍵) – Configure and Enable Routing and Remote Access

選Remote access (dial-up or VPN)

選VPN

選擇VPN的那張網卡，下面要勾選

選From a specified range of addresses

這是設定連進內部網路來發配ip，101～110

Next

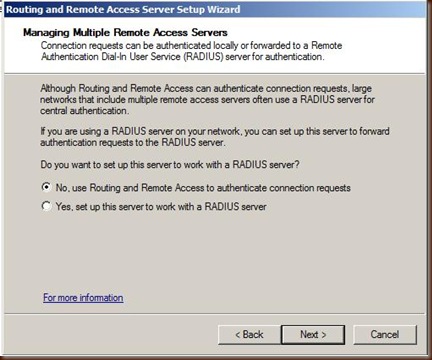

選No

接下來到Win7 Client端，到網路共用中心，選連線到工作地點


打IP：200.0.9.1

帳號密碼都打，網域打第一階的就可以了DOMAINB3

設定完之後，連vpn會發現出現錯誤，因為AD  user那邊沒有設定權限，所以到2008DC-B3那邊設定，到Active Directory Users and Computers

在user 中的administrator – Dial-in – Network Access Permission -選Allow access

在連一次，從連線到網路 - VPN連線

打帳號密碼

連進去後，看一下ip，可以發現有兩個ip，一個是內部ip，一個是外部ip

去ping server也可以ping到
